工作电压

5.0V

工作电流

50mA ~ 70mA

工作温度范围

-15°C ~ 85°C

存储温度范围

-65°C ~ +150°C

最大采样率

立体声 384kHz@32-bit(需设备支持)

播放

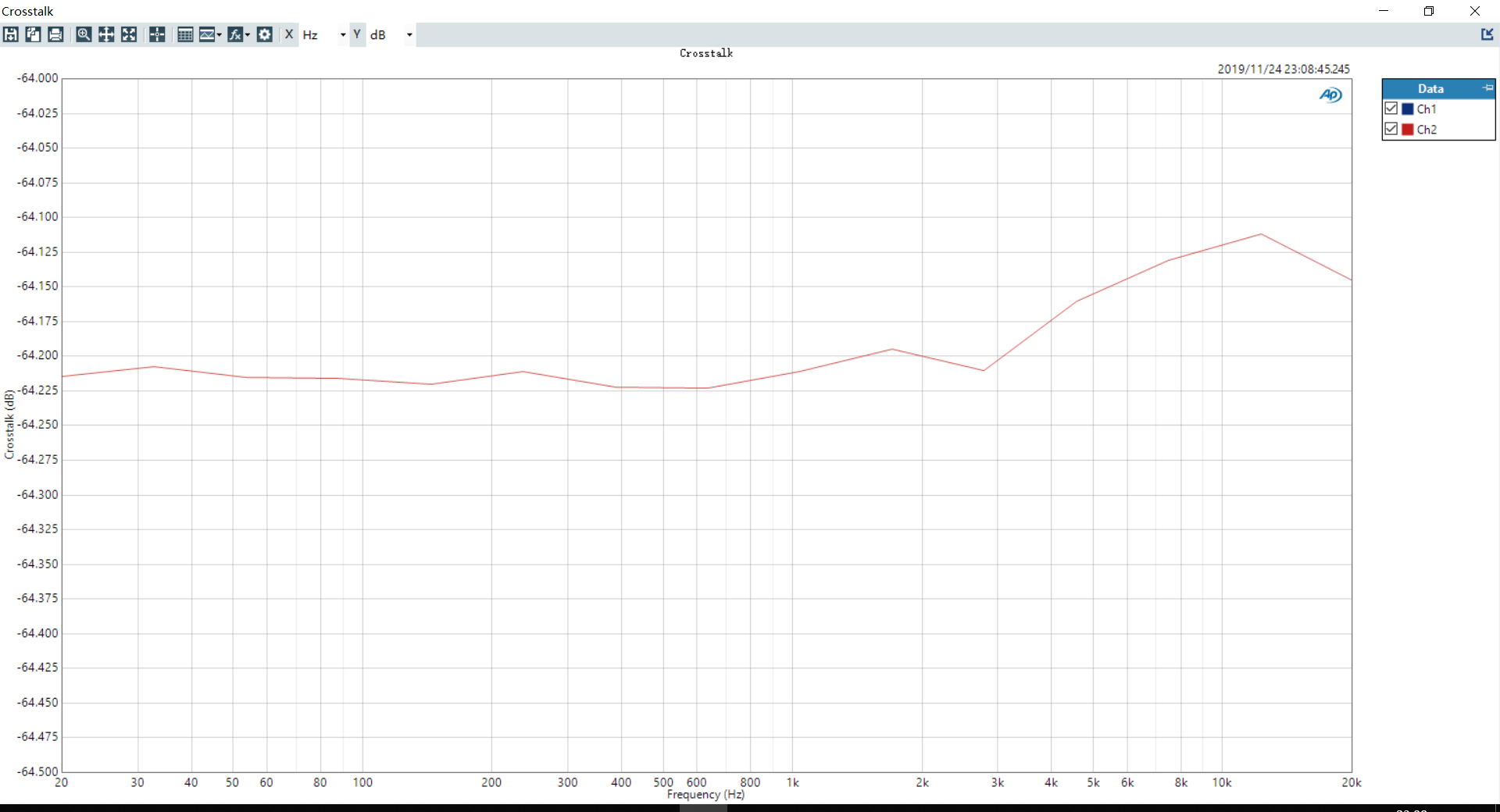

SNR:120dB, THD+N: -100dB, Crosstalk: 70dB

录音

SNR: 90dB, THD+N: -66dB,

功能说明

音频输出、录音、按键功能、

电话功能

操作系统

Android5.0  及以上

连接接口

USB Type-C

尺寸大小

21*12.2*3mm 公差: ±0.1mm

固件版本

V11(兼容更多型号手机，最大采样率 384kHz/32bit)

音频输出

播放音乐

连接手机，播放音乐

音量+

音量增大

短按增大 1 格、长按连续增加至最大

系统支持

音量-

音量减少

短按减小 1 格、长按连续减小至静音

系统支持

播放/暂停

播放控制

多媒体： 短按：播放、暂停 连续两次短按：下一曲 连续三次短按：上一曲

相关应用软件支持

通话

通话控制

振铃状态，

短按：接听 长按：挂断

通话状态， 短按：mute MIC on/off 长按：挂断

需手机系统支持

麦克风

录音

需要打开录音软件

测试条件说明： 48 kHz or 44.1kHz; 24 bits

噪音 NOISE

A-weighted; PCMI = -999 dBFS

0.4

0.5

0.6

µVrms

信噪比 SNR

A-weighted

130

132

133

dB

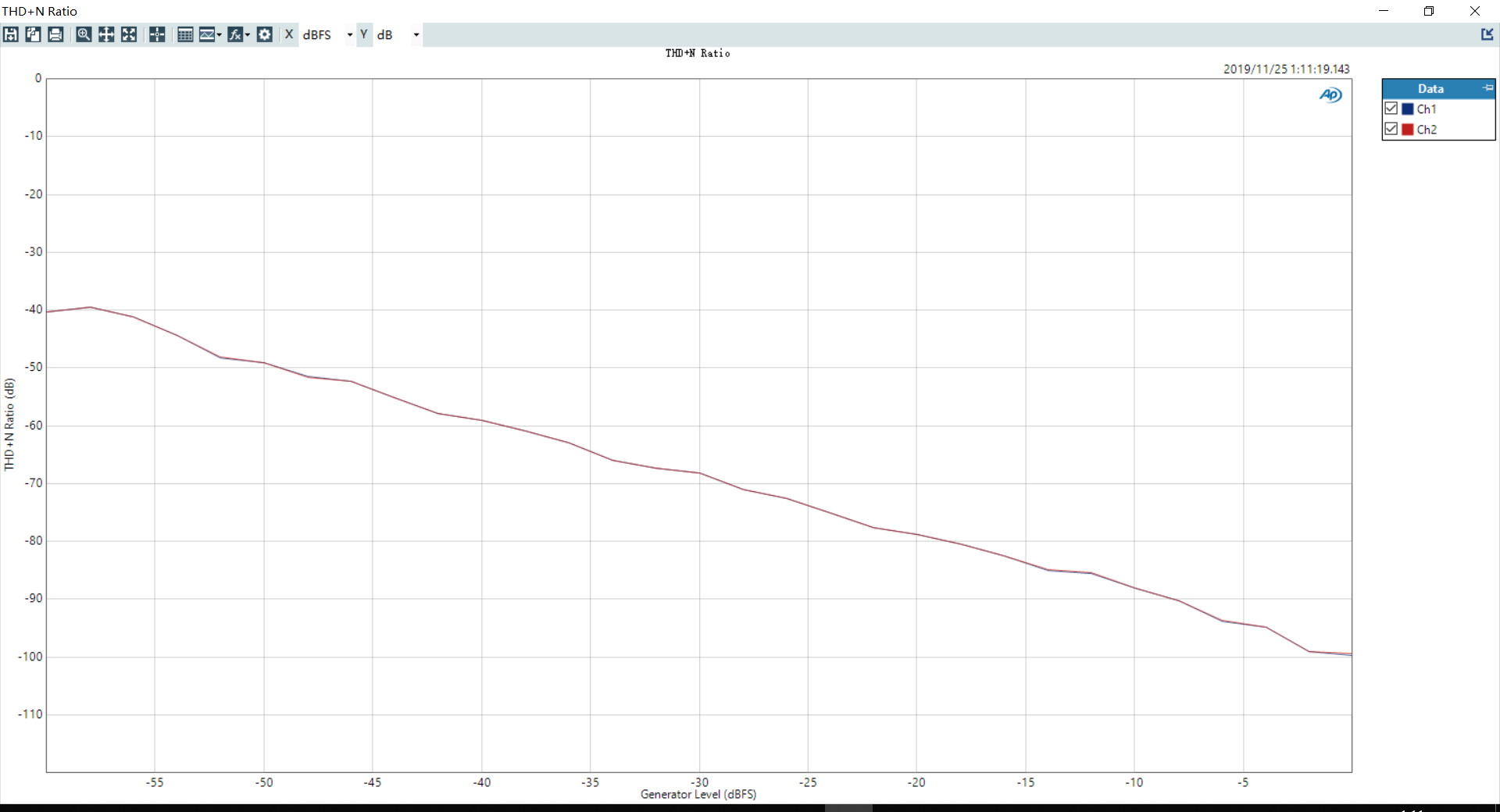

总谐波失真+噪 音 THD+N

PCMI = 0 dBFS

-100

-107

–108

dB

PCMI = -1 dBFS

–100

-107

–108

dB

A-weighted; PCMI = -60 dBFS

–48

-50

–51

dB

测试条件说明：176.4/192 kHz/32 bits and 48/96/384/44.1/88.2/352.8 kHz/24 and 32 bits

噪音 NOISE

A-weighted; PCMI = -999 dBFS

0.4

0.5

0.6

µVrms

信噪比 SNR

A-weighted

130

132

133

dB

总谐波失真+噪 音 THD+N

PCMI = 0 dBFS

–100

-107

–108

dB

PCMI = -1 dBFS

–100

-107

-108

dB

A-weighted; PCMI = -60 dBFS

–48

-50

-51

dB

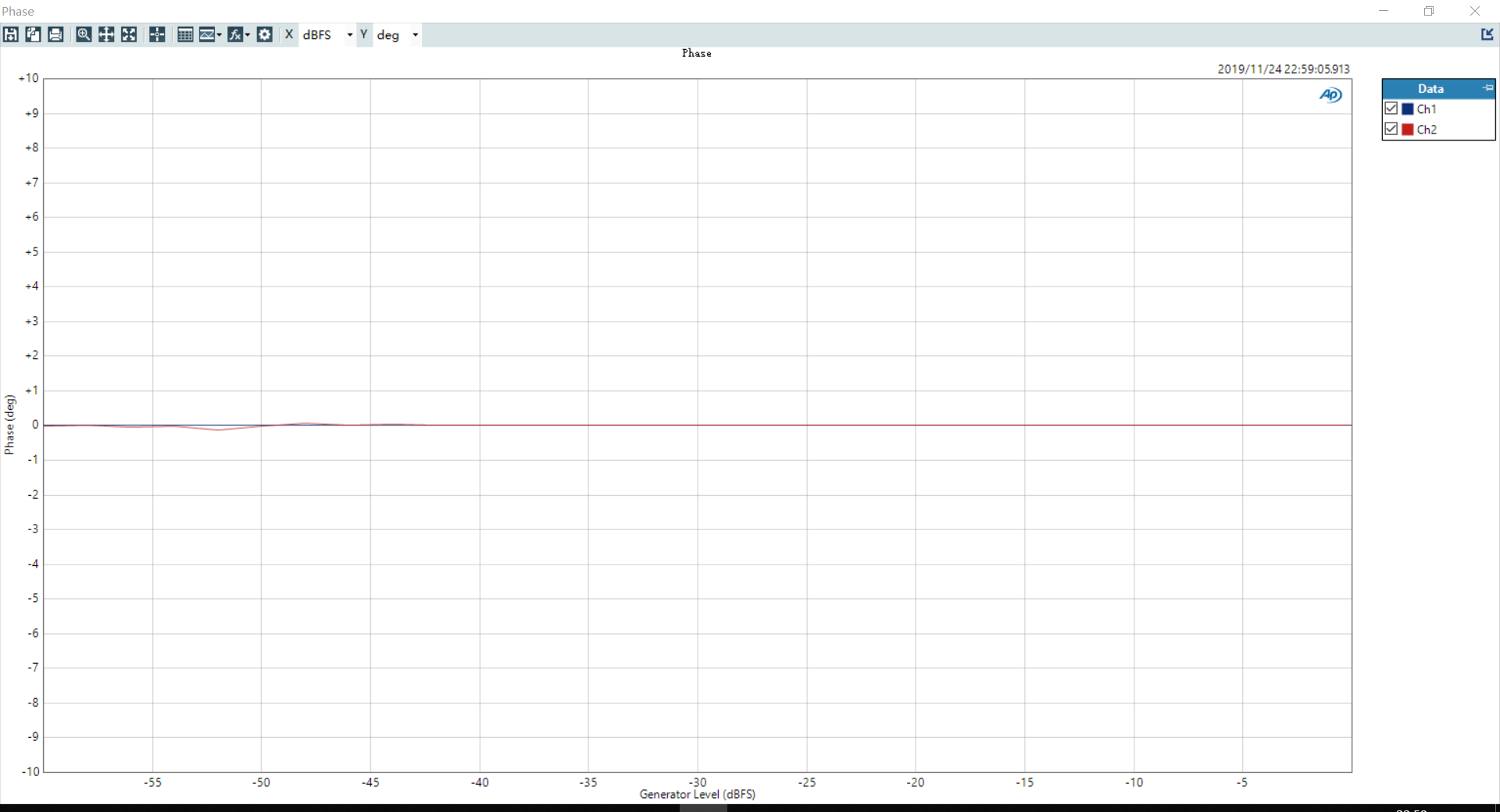

其他性能参数

直流偏置（DC Offset）

Measured between L or R and G PCM audio mode

0.07

0.08

0.3

mV

互调失真(IMD)

Digital input = 12993 Hz and 14993 Hzequal amplitude

tones,combined input = 0 dBFS

–94

-95

-95

dB

Digital input = 18993 Hz and 19993 Hzequal amplitude tones,combined input = 0 dBFS

–100

-105

-109

dB

Digital input = 60 Hz and 7000 Hz, 4:1amplitude ratio, combined  input = 0 dBFS

–94

-96

-98

dB

dBFS;second DAC channel output

= -5 dBFS;separate GND for

HPH_L and HPH_R

100 Hz

1 kHz

63

64

65

dB

10 kHz

63

64

       65

dB

爆破音

A-weighted; 16 Ω load

260

282

300

µVpp

A-weighted; 10 kΩ load

260

282

300

µVpp

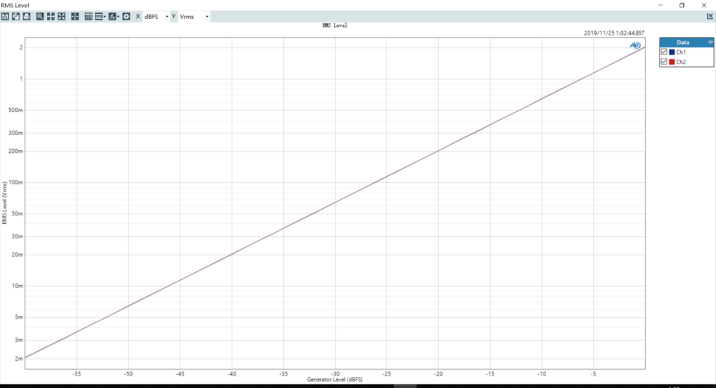

满幅电平输出

PCMI = 0 Dbfs; 300/600 Ω load

1.9

2

2.1

Vrms

PCMI = 0 dBFS; 16/32 Ω load

0.89

0.9

0.91

Vrms

功率输出

支持的 spk 负载

16

32

600

Ω

测试条件说明：Microphone amplifier gain = 0 dB (minimum gain)

噪音 NOISE

A-weighted; inputs grounded

–98

-100

-101

dBFS

Hi-fi mode

信噪比 SNR

A-weighted

88

89

90

dB

Hi-fi mode

总谐波失真+噪

Analog input = -30 dBV; hi-fi mode

–62

-64

-66

dB

音 THD+N

精度

3 Ω to 2 kΩ

-6

0

6

%

2 kΩ to 30 kΩ

-20

0

20

%

USB_VBUS

USB 总线电压支持

4.5

5

5.5

V

温度

工作温度

-15

20

85

°C

峰值电流

50

70

100

mA

24-bit, 48 kHz

24-bit, 96 kHz

24-bit, 384 kHz

工作模式

测试用

例

lUSB_VBUS(mA)

Power

(mW)

lUSB_VBUS(mA)

Power

(mW)

lVBUS_

USB(mA)

Power(mW)

所有模式

待机

10

50

10

50

10

50

无声播

放

20

100

20

100

20

100

播放

(0.1mW

输出到 负载)

20

100

20

100

20

100

满幅播

放

80

400

80

400

80

400

1

盐雾试验

35±2℃，85%RH，NaCl 百分

比：5±1%，连续喷雾时间：

24H

2

高温高湿储存

温度为 60±2℃，湿度为  95%

（RH）条件下放置 60  小时

3

温度冲击

低温 -30℃贮存 1H  后转到高

温 80℃贮存 1H，中间转换时 间≤5min         循环 24   次 ;

4

低温储存

温度：-30±2℃测试 72H

5

高温储存

温度：80±2℃测试 72H

6

摇摆试验

试验后产品不得破损、脱层、

变形等异常，电性能  OK

7

拉力试验

插头端：下方 10cm 处负重 4kg

持续 60 秒

8

插拔试验

单 个 测 试 插入 / 拔 出 手 机

10000 次外观良好，电性能 OK

1

L

连接左喇叭线

2

R

连接右喇叭线

3

G

连接地线

这是美标耳机的接法，国标耳机 M  与

G  互换

4

M

接麦克风线

5

JD1

耳机插入检测

此焊点用于转接头产品，当 3.5mm 耳机插入时，JD1 脚对应的常开型检测弹片闭合，完成插入检测。

6

JD2

耳机拔出检测

此焊点用于转接头产品，当 3.5mm 耳机拔出时，JD2 脚对应的常开型检测弹片开路，完成拔出检测。
